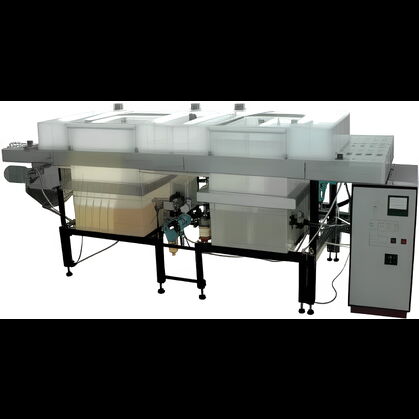

Линия травления печатных плат ЛТ-902, ЛТ-902К


Линия травления печатных плат ЛТ обеспечивает высокопроизводительное кислое или щелочное травление печатных плат благодаря конструкции незасоряемой системы распыления, обеспечивающей равномерное травление плат, двухрядному валковому конвейеру, обеспечивающему равномерное перемещение плат, системе прецизионного нагрева и поддержания температуры. Каскадная промывка обеспечивает минимальный расход воды на линии.

Линия может быть использована для проявления и удаления фоторезистов водощелочной обработки и других операций струйной химической обработки.

Линия ЛТ-902 комплектуется из следующих агрегатов:
- 2-х рабочих камер;
- 2-х камер каскадной промывки;
- 2-х рабочих баков для промывки;
- транспортных агрегатов;
- пульта управления.
Линия ЛТ-902К имеет одну рабочую зону и один рабочий бак.
Комплектующие линии изготовлены из титана, полипропилена, фторопласта, что гарантирует долгий срок службы.

Основные технические данные


Наименование установки

ЛТ-902 ЛТ-902К
Производительность, м2 25,2 13
Размеры обрабатываемых плат, мм
max 550х500 550х500
min 150х150 150х150
толщина 0,1-3,0 0,1-3,0
Потребляемая мощность, кВт 13 10
Габаритные размеры линии, мм 3120х1250х1200 2580х1250х1200
Наибольшая масса заготовок, г 1620 1620
Масса установки, кг 800 500
