ТЕХНОЛОГИЧЕСКИЙ МОДУЛЬ МТ-902
Выпускаемые в настоящее время стенды СОГ обеспечивают качество очистки жидкостей от механических примесей по высшим классам национальных стандартов (ГОСТ 17216-2001, NAS 1638 и др.) за один проход через центрифугу стенда. Однако иногда возникает необходимость в многократной циркуляционной очистке (при наличии в жидкости "лёгких" частиц загрязнений, не удаляемых за один проход, жёстких требованиях к чистоте на авиационных предприятиях и проч.), а также хранении небольших объемов чистых технологических и рабочих жидкостей.

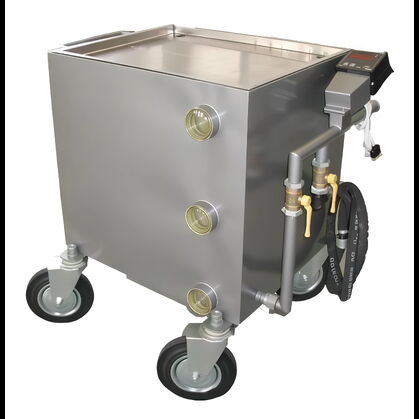

Учитывая пожелания ряда предприятий, разработана "приставка" к стендам СОГ - технологический модуль МТ-902, представляющий собой бак, установленный на четыре поворотных колеса и снабженный рукояткой для его транспортирования.
Сверху бак закрывается поддоном с отверстиями для наконечников стенда СОГ и для слива попавшей на поддон жидкости, а также съемной крышкой для защиты от атмосферной пыли. На передней стенке бака имеются окошки-указатели максимального, среднего и минимального уровня жидкости.
Кроме того, в конструкцию модуля входят расположенный внутри бака змеевик охлаждения, трубопроводы и устройство контроля расхода, позволяющее контролировать расход жидкости с точностью ±1 л/мин, что облегчает настройку оптимального режима очистки.

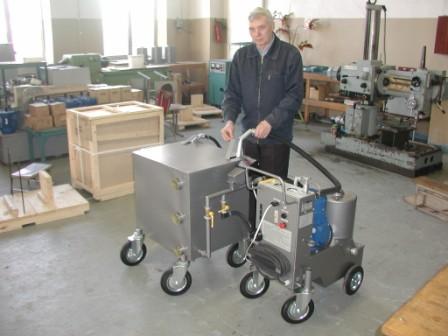

При установке на рабочем месте наконечник всасывающего шланга стенда опускается в бак модуля через отверстие в поддоне, напорный шланг стенда подключается к трубопроводу модуля, а наконечник напорного шланга модуля опускается в бак через другое отверстие в поддоне. Шнур питания устройства контроля расхода подключается к розетке (220 В), расположенной рядом с модулем или к розетке на задней панели стенда СОГ. Трубопроводы снабжены кранами "Бак" и "Потребитель" для обеспечения операций, предусмотренных гидравлической схемой модуля.
Для полного слива жидкости в днище бака предусмотрен снабженный шаровым краном специальный штуцер, к которому может быть подключен всасывающий шланг стенда СОГ. В съемной крышке выполнены подвижные заслонки, позволяющие закрывать поддон даже при опущенных в бак модуля наконечниках.
Гидравлическая схема модуля позволяет выполнять следующие операции:
1. Заправку бака модуля очищаемой жидкостью из внешней емкости;
2. Циркуляционную очистку жидкости в баке модуля стендом СОГ;
3. Заправку внешней емкости очищенной жидкостью из бака модуля;
4. Промывку и консервацию внутренних полостей изделий чистой жидкостью (вход изделия, установленного на поддоне, подключается к напорному шлангу модуля, а выход сообщается с баком);
5. Стационарное подключение стенда СОГ к модулю (возможное через сливной штуцер модуля в днище бака);
6. Контроль чистоты жидкостей (осуществляемый путём установки прибора типа ПКЖ-904А на поддон модуля, подключения входа прибора к крану отбора проб стенда СОГ, и направления сливного шланга прибора в бак модуля).
Параметры модуля МТ-902
Максимальный объем заправляемой в бак жидкости, л ......................150
Габаритные размеры, мм .....................................................855х620х850
Масса (без жидкости), кг, не более ......................................................45
Бак, поддон, змеевик и крышка модуля изготавливаются из нержавеющей стали 12Х19Н10Т, трубопроводы модуля (как и наконечники стенда СОГ) – из стали В20.
Модуль МТ-902 используется для совместной работы со стендами обычного исполнения типа СОГ-933. Для работы со стендами взрывозащищенного исполнения типа СОГ-932 (при необходимости очистки жидкостей типа дизтоплива и керосина или для работы во взрывоопасных помещениях) изготавливается модуль МТ-902А, в котором отсутствует устройство контроля расхода, а оптимальные режимы очистки устанавливаются с помощью индикатора обобщенной производительности, имеющегося к конструкции стенда.
